項目概述：
湖南省茶江高速公路建設開發有限公司于2022年9月26日在長沙注冊成立，為湖南建設投資集團有限責任公司全資子公司，負責茶亭互通至長沙繞城、瀏陽至江背高速公路的建設、運營和管理。茶江高速弘揚“一流、創新、誠正、奉獻”的企業精神，錨定“創行業一流、樹省會標桿，打造城區高速公路典范”的建設目標，堅持“投資從優、管理從嚴、科學考核、激勵問責”的原則，精準設計路徑，通過技術創新和科學管理，實現“標準化、精細化、自動化、智能化”的全過程管控，確保投資效益最大化，將茶江高速建設成為一條智慧高速、綠色高速和融合高速，打造集團高速投資項目“創標桿、創效益、創品牌”的3.0升級版。
設計原則：
可行性和適應性。系統要保證技術上的可行性和良好的性價比，并滿足今后發展的需要。
實用性和經濟性。系統建設應始終貫徹面向應用、注重實效的方針，堅持實用經濟的原則。
先進性和成熟性。系統設計既要采用先進的設計和理念，又要注意結構、設備、工具的相對成熟。采用成熟的主流技術，不但能反映當今的先進水平，而且具有發展?jié)摿?，并能順利地過渡到下一代技術，關鍵設備應選用國際主流的先進產品。
開放性和標準性。為滿足系統所選用的技術和設備的協同運行能力、系統投資的長期效應及系統功能不斷擴展的需求，要求系統具有開放性和標準性。
可靠性和穩定性。在考慮技術先進和開放性的同時，還應從系統結構、技術措施、設備性能、管理應用、廠商技術支持及維修能力等方面著手，確保系統運行的可靠性和穩定性。
兼容性和易維護性。為了適應系統變化的要求，必須充分考慮以最簡潔的方法、最低的投資、實現系統的兼容和維護。
進行整體設計。按照高性能、高性價比、適度超前、留有余量。
設計依據及主要技術標準：
系統設計的依據：
（1）客戶對項目的要求；
（2）有關本項目的材料（如招標文件）；
（3）建筑裝修圖紙；
（4）國際、國家、省、行業有關技術標準和規范；
（5）其他有關文件和資料。
系統的主要技術標準：
系統實施所涉及的技術標準和規范，產品標準和規范，工程標準和規范，驗收標準和規范等必須符合國際、國家和省有關條例及規范，至少應包括：
GB9003 《調音臺基本特性測量方法》
GB3241 《聲和振動分析用1/1和1/3倍頻程濾波器》
GB3661 《測試電容傳聲器技術條件》
GB3785 《聲級計電聲性能及測量方法》
GB4959 《廳堂擴聲特性測量方法》
CYJ 《廳堂擴聲系統聲學特性指標》
WH0301 《歌舞廳擴聲系統的聲學特性的測量方法》
JG GYJ25－86《廳堂擴聲系統的聲學特性指標要求》
WH0301-93歌舞廳擴聲系統的聲學特性與測量方法
GBJ76-84《音響設備采購及安裝電及音頻性能要求》
GB/4959－95《廳堂擴聲特性的測量方法》
GB/T 14197－93《擴聲系統設備互連接器的應用》
GB/T 14947－94《擴聲系統設備互連的優選配接值》
GB/T 15644-95《視聽系統設備互連用連接器的應用》
GB/T 15859-1995《視聽、視頻和電視系統中設備互連的優選配接值》
GB/T 12060-89《聲系統設備一般術語解釋和計算方法》
GBJ 79-85《工業企業通信接地設計規范》
DBJ 08-47-95《智能建筑設計標準》
GBT XXXX《劇場、電影院和多用途禮堂聲學設計規范》（報批稿）
SJ2112-XX《廳堂擴聲系統設備互聯的優選電氣配接值》
JGJ/T16–92《民用建筑電氣設計規范》
《高層民用建筑設計防火規范》，（GB50045-95）
《建筑與建筑群綜合布線音響設備采購及安裝設計規范》，（GB50045-95）
B/T16-92《民用建筑電氣設計規范》
GB/T50314-2000《智能建筑設計標準》
GB/T50311-2000《建筑與建筑群綜合布線工程設計規范》
GB50345-2003《智能建筑工程質量驗收規范》
SYSTIMAX SCS《結構化布線系統設計》
ISO/ICE 11081《用戶樓宇通用布線標準》
GBJ42-81《工業企業通訊設計規范》
GB50254-50259-96《電氣裝置安裝工程施工及驗收設計規范》
IGI16-83《廳堂擴聲系統聲學特性指標標準》
GB6510-86《30MHZ-1GHZ音頻和視頻信號電纜分配系統》
GBJ118-88《民用建筑設計隔聲設計規范》
GB25WH01-93-86《廳堂擴聲系統聲學特性指標》
GB/T14197-93《聲系統設備互連的優選配接值》
GB4959-95《廳堂擴聲特性測量方法》
設計指標：
聲學特行按照《廳堂擴聲系統設計規范》（GB-50371-2006）多用途設計
具體設計指標如下：
（1）最大聲壓級：≥103dB;
（2）傳輸頻率特性：
以125～4000Hz平均聲壓級為0dB，在此頻帶內允許＋4，－4dB的變化（1/3倍頻程測量）；
（3）聲場不均勻度：1000Hz、4000Hz大部分區域不大于 8dB；
（4）傳聲增益：125～4000Hz≥-10dB；
（5）系統總噪級：NR-20
工程綜述：
茶江高速共由1個小會議室及1個多功能廳組成，其中小會議室定位為視頻會議、部門會議、日常會議等功能。多功能廳定位為大型會議、培訓、演出活動等功能。
系統組成：
小會議室由：12支無線手拉手話筒組成發言系統，配合專業功放、攝像頭、調音臺、反饋抑制器、電源等組成一套本地與視頻會議相結合的多功能數字會議系統。
多功能廳由：1套一拖四及1套一拖二話筒組成發言系統，配合娛樂級專業功放、二分頻專業音箱、音頻處理器、調音臺、反饋抑制器等組成一套可以召開會議、培訓、小型演出的專業擴聲系統。
擴聲系統：
1)音箱設計：
小型會議室主音箱選用KB-F8D的全頻音箱，功率選配150W，作為會議室的主擴聲音箱。
多功能廳選用KB-F12作為主擴聲，KB-F10作為輔助擴聲，功率分別為400W和300W。
2)功放設計：
功放按照音箱功率及損耗來嚴格設計，小會議室主音箱功放采用KB-MP0300P專業功放。
多功能廳選用KB-FP0600和KB-FP0500作為擴聲功能。
此類功放可以長時間、穩定的提供高質量的功率信號，自動保護、不易發熱、噪音極小。
3)調音臺設計：
小會議室：擴聲系統中最重要的部分－調音臺采用KB-TK08型號的8路調音臺（純臺/帶均衡/帶DSP效果）。其帶有8單聲道，可以輸出高質量的音源給功放。
大會議室：采用一臺KB-AG120的12路中大型調音臺，帶有藍牙及USB接口，內置可電腦連接的USB，帶有2編組輸出。
考慮到后期的音源增加，我們配備的此款調音臺，也很好的預留了接口，并也為后期的效果擴展、音箱擴展預留了接口。
4)音源設備：
可根據后期用戶需求增加DVD/CD/卡座或無線話筒等音源設備，通過連接調音臺即可實現外接音源的播放、講話等操作。
會議系統：
小會議室配置了一套愛播KB-0340WMi單討論無線會議系統。
發言單元采用便攜式手拉手安裝，外形美觀，安裝靈活，使用非常方便，而且采用無線傳輸故無需布線即可使用，不影響整體的裝修布局。會議發言對系統的穩定性和可靠性要求很高。考慮到用戶的實際需求，會議桌共配置13支代表員發言單元和1支主席員發言單元，其中主席單元具有具有優先發言權，可以禁止或中斷代表發言；系統具有自動檢測功能，方便維護；有多達多種發言模式供使用選擇，可限制發言人數，可自動/限時關閉話筒等。
會議系統采用全數字式會議發言系統，系統主機安裝在控制室的機柜內，通過3根大功率無線天線發射數據、接收數據，讓會議室操作更簡單輕松。單元采用鋰電池供電，并由16位充電箱充電，使整套無線會議十分簡潔大氣。
多功能廳選用一拖四和一拖二無線話筒，可移動發言及主席臺發言，方便、靈活。

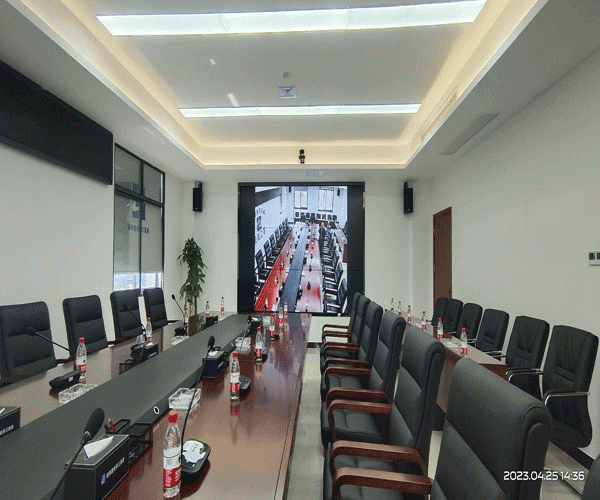

現場圖片：
