- 數字音頻處理器
- 型號：
KB-02308/KB-02416/KB-CTR01/KB-02308E/KB-02416E
專業擴聲系統通常是把講話者的聲音對聽者進行實時放大的系統。此系統擁有成功的響度、足夠的聲增益和足夠的清晰度，并且能使聲音均勻地覆蓋聽眾。按用途分類可分為室外擴聲系統（常用于體育場、藝術廣場、音樂噴泉、大型流動演出等）和室內擴聲系統（常用于各類影劇院、家庭影院、體育館、歌舞廳、會議廳、指揮中心、多功能廳等）。

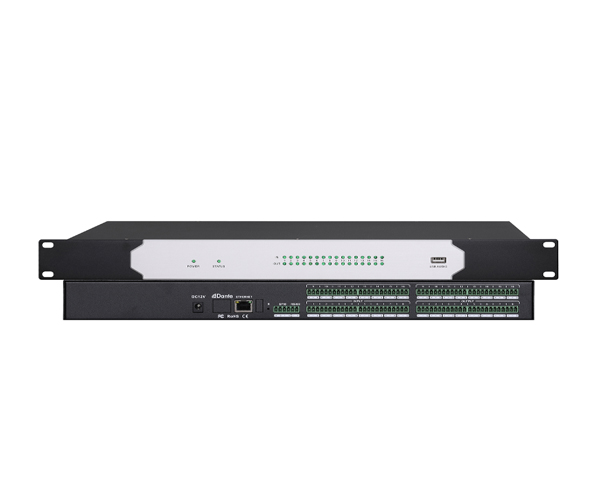

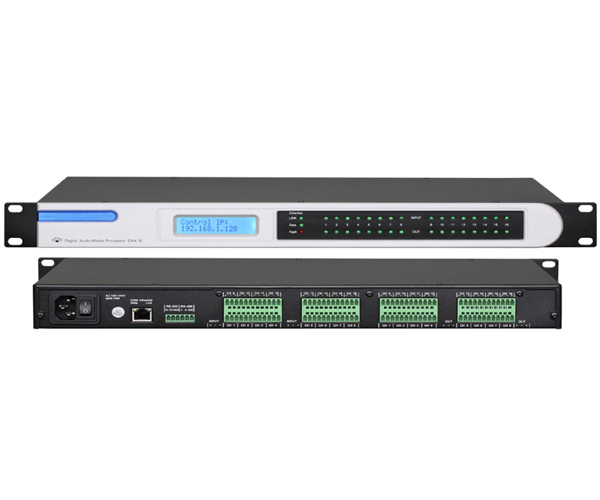

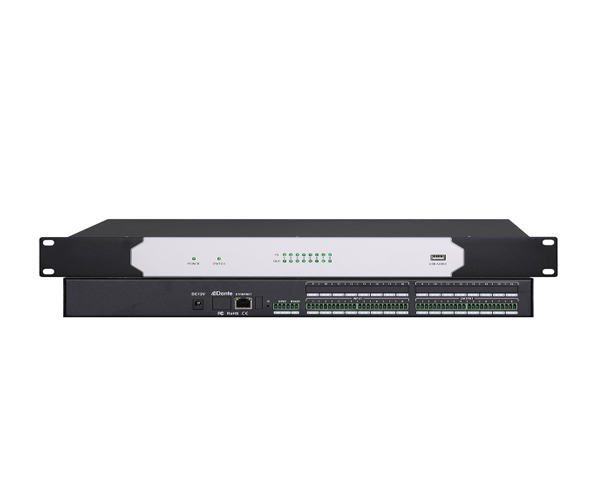

上圖第1第2幅圖為KB-02308，第2幅圖為KB-02416，第3幅圖為KB-CTR01，第4幅圖為KB-02308E。
KB-02308/KB-02416
8/16進8/16出數字音頻矩陣處理器
產品描述：
○8×8/16×16數字音頻矩陣處理器采用ADI SHARC第4代ADSP-21489浮點音頻DSP芯片，提供最高性能400MHz/2200MFLOP處理器能力；
○超低底噪前置放大電路，低失真度模擬電路，114dB音頻AD、DA，為現場提供高品質的聲音品質；
○設備前面板有音量狀態顯示，能夠顯示全部的輸入、輸出的通道音量狀態；
○設備前面板LCD顯示屏，能夠循環顯示設備當前IP地址、處理器當前使用的預設編號、預設名稱，便于系統中有多臺處理器時，方便管理員能夠快速識別、區分當前處理器；
○前面板具有網絡連接狀態指示燈、錯誤報警指示燈，當現嚴重錯誤時，可閃爍紅色報警提示。
PC端控制軟件處理：
○我們經驗豐富的資深音頻工程師，深入了解研究系統應用的操作習慣，開發出符合音響行業應用的軟件?？刂栖浖ㄋ滓锥o(wú)需說明書快速上手操作。每個輸入數值可以直接鍵盤輸入，得到您想要的精確數值，如-12.2dB直接輸入-12.2。音量推桿操作Shift+選中通道，按鍵盤上、下方向鍵，可實現1dB步進、步減。對于PEQ、Limiter這類復雜參數調整，參數可以快速?gòu)?fù)制、粘貼，您可輕松實現多通道的數據復制，操作便捷。
超強的DSP核心控制軟件處理：
○基于超級強大的ADSP-21489的DSP處理能力，以及基于我們獨特的核心DSP數字運算法，實現了內置獨立的通道極低失真自適應反饋抑制器，獨立通道噪聲門、獨立通道輸入壓限器、獨立通道16段PEQ、獨立通道輸入48dB斜率高通-低通濾波器、獨立通道1秒延時器，意味著您可以對每一個輸入音頻通道進行精確、精心的設置。8×8全矩陣混音，實現任意輸入通道的自由混音。輸出通道均有獨立的16段PEQ、壓限器、48dB斜率高通-低通、2秒延時器。內置正弦波、粉紅噪聲、白噪聲信號發生器，可存儲32個Preset。
功能特點：
○采用ADI第4代高性能DSP處理器；
○超低噪聲專業級話筒前置放大器電路；
○專業級模擬電路設計，提供高品質聲音效果；
○內置16個獨立的反饋消除模塊，輕松解決嘯叫問題；
○24bit/48kHz 高性能A/D、D/A芯片；
○可連接多個墻面觸摸屏快速控制多通道音量、調用預設；
○墻面觸摸屏可自定義中英文面板，適合現場語言環境；
○可自定義墻面觸摸屏音量控制通道標簽；
○前面板LCD屏顯示IP地址、網關、固件信息、錯誤報警提示；
○開放RS-232接口通俗易懂的ASCII通信協議；
○開放TC/IP端口，通俗易懂的ASCII通信協議；
○可用WIFI連手機APP，提供安卓安裝包，操作更直觀易懂；
○具有RS-485端口連接多個墻面觸摸屏；
○前面板具有故障報警指示燈，當發生嚴重故障時，紅色LED閃爍提示
○內置電壓監控功能，當電路異常時能夠協助現場工程師發現問題；
○內置溫度報警功能，當機箱內部溫度超高時自動報警；
○可通過網絡升級ARM固件、DSP固件，便于后期功能升級；
○支持32組場景預設功能，預設可導出到電腦保存，也可從電腦導入，便于數據備份與恢復；
○操作軟件界面可運行windows2000/XP，windows7/32bit/64bit，簡潔直觀易用、可無需說明書快速上手；
○控制軟件自動發現局域網上的所有處理器，無需用戶輸入IP地址；
○輸入每通道：48V供電、MIC/Line選擇、0～40dB模擬增益，12dB數字增益、噪聲門、反饋抑制器、高通、低通、16段PEQ、壓限器、延時（1秒）、混音前音量控制、反相、混音前音量電平表；
○輸出每通道：16段PEQ、高通、低通、延時（2秒）、輸出音量控制、壓限器、輸出音量電平表；
○其他處理模塊：矩陣混音、自動混音、信號發生器（粉紅噪聲、白噪聲、正弦波）；
○重要功能如參數復位、場景存儲、系統復位需要人工確認，從軟件功能上盡可能避免用戶誤操作；
○通道參數拷貝功能，利于相同的通道快速?gòu)?fù)制數據；
○接線方式：平衡式輸入輸出，采用裸線接口端。
技術參數：
音頻輸入：8/16路輸入，鳳凰插頭
標稱輸入電平：0dBu線路或-40dBu話筒電平
話筒前置放大增益：0-40 dB模擬增益，12dB數字增益
最大輸入電平：+20dBu
輸入阻抗：>5KΩ平衡，>3kΩ非平衡
共模抑制比（CMRR）：>70dB@1KHz
前置放大等效輸入噪聲（EI N）：<-125dBu，22Hz-22KHz
幻象電源：+48VDC
音頻輸出：8/16路線路電平，鳳凰插頭
標稱輸出電平：0dBu線路電平
輸出阻抗：600Ω
DSP頻率處理能力：400Mhz，400MIPS，2200MFLOP
采樣頻率 量化：48KHz，24Bit ADC，24Bit DAC
頻率響應：20Hz–20KHz，+/-0.5dB
總諧波失真：<0.01%，20Hz～20KHz@+4dBu
信道間串?dāng)_：>-80dB@1KHz
設備尺寸：1U，480mm×300mm×44mmW×D×H
電 源：100～240VA，50/60Hz，75W
工作環境：最大環境操作溫度40°C

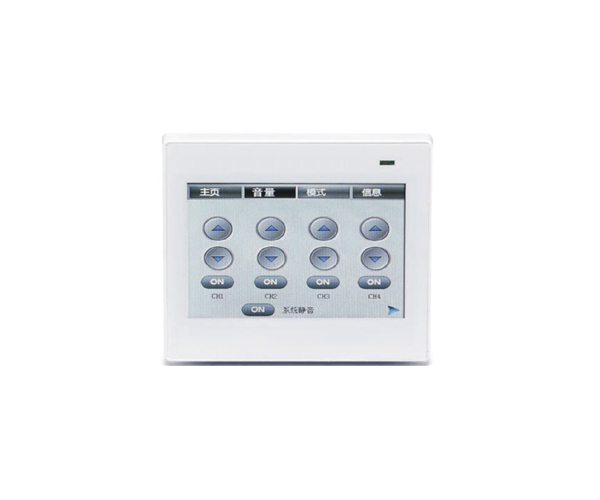

KB-CTR01
數字音頻矩陣面板
功能特點：
○數字音頻矩陣控制面板是一款采用標準TCP/IP網絡控制協議的外部調音型控制面板；
○在一個系統中，可與其他外部面板組合多種場景使用（多達99個），支持“菊花鏈”和“星型”連接方式，使之更符合實際的工程安裝使用；
○配合數字音頻矩陣產品可為用戶提供整體的解決方案，滿足用戶需求。
技術參數：
產品類型：液晶觸摸控制屏
控制內容：音量控制、場景切換控制、功放開啟關閉控制（如有相關功能功放）
核心處理：CORTEX-M3+高速FPGA
尺 寸：5.0寸
分 辨 率：800×480
顏 色：64K色，16位RGB
通訊接口：RS232/TTL串口方式
觸 摸：電阻式觸摸
功 耗：
開 背 光：310mA@5V
關 背 光：180mA@5V
工作電壓：5-26V
工作溫度：-20°~+70°
相對濕度：10%-90%@40℃，無凝霜
屏有效顯示尺寸：108.0×64.8mm(長×寬)
產品尺寸：156×92×28mm(長×寬×高)
產品凈重：0.31kg
KB-02308E/KB-02416E
8/16進8/16出數字音頻矩陣處理器（AEC、ANC、AFC）
功能特點：
○全面的矩陣混音功能，24bit/48KHz取樣頻率，高性能DSP處理器；
○DSP音頻處理，內置自動混音臺，包括混音和自動混音功能，還具備混音分量控制功能，同時具備反饋消除AFC、回聲消除AEC、噪聲消除ANC模塊；
○輸入每通道：前級放大、信號發生器、擴展器、壓縮器、5段參量均衡、反相等功能；
○輸出每通道：31段圖示均衡、延時器、分頻器、限幅器、反相等功能；
○每通道可獨立設置中文名稱；
○測試信號發生器，正弦波、粉噪、白噪，頻率和電平可選；
○輸入相位開關、靜音開關、幻象供電開關；
○每通道輸出靜音開關，相位開關；
○中、繁、英三種語言靈活切換；
○一鍵顯示所有功能模塊；
○隨機存儲中文幫助文檔及軟件；
○具有中控代碼隨機生成，斷電自動保護記憶功能，一鍵復位功能；
○帶視像跟蹤控制功能，支持絕大多數國內外攝像頭控制協議；
○具有通道拷貝、粘貼、聯控功能；
○同一臺主機允許10個用戶管理，用戶名可設置為中文；
○設備名稱可修改，允許中文名稱；
○可編輯預置模式，新建、刪除、修改、一鍵初始化，預置模式可存儲至電腦及一鍵恢復；
○輸入輸出通道可獨立設置顏色，一鍵恢復開關；
○系統內置鎖屏功能，有效避免發生誤操作；
○方便快捷的網頁控制：內置網頁控制器，支持手機、平板以及分布式云控制；
○Enternet多用途數據傳輸及控制端口，可以支持實時管理單臺及多臺設備；
○直觀形象、簡潔易懂的圖形化軟件控制界面，為客戶帶來快捷、實時的操作體驗；
○設備無需光盤，自帶安裝軟件，B/S架構服務端，通過網頁瀏覽器訪問，不僅實現了通道控制和場景選擇，提供PC客戶端及平臺組件的下載鏈接，解決因?yàn)榘惭b光盤丟失以及多個軟件版本混亂引起的煩惱；
○配置雙向RS485接口、GPIO接口、標準以太網控制接口；
○支持8~100組場景預設功能；
○直觀、圖形化軟件控制界面，可工作在XP/Windows7、8、10等系統環境下。
技術參數：
通 道 數：8/16路平衡/線路輸入+8/16路平衡/線路輸出
采 樣 率：48k@24bit
前級放大倍數：42dB(每檔6dB，共7檔)
幻象供電：48V
頻率響應：20Hz～20KHz±0.2dB
THD+N值：≤0.004%@4dBu
數模動態范圍（A計權）：120dB
模數動態范圍（A計權）：114dB
輸入阻抗（平衡式）：20kΩ
輸出阻抗（平衡式）：100Ω
EIN（A計權）：≤-120dBu
通道隔離度：104dB@1KHz，4dBu
共模抑制：70dB@80Hz
最大輸入電平：18dBu，平衡
最大輸出電平：18dBu，平衡
本底噪聲：-90dBu
工作電源：DC12V/2A
工作溫度：-10-40℃
電源功耗：＜24W
機箱尺寸：482×258×45(寬×深×高)mm
重 量：3KG
